Арт. 1025
Заклепка резьбовая потайная Aрт.1025. Используется для формирования неразъёмного соединения. Это надёжный метиз, позволяющий создать фиксацию двух и более элементов из тонколистовых материалов или пластмассы, а также образования резьбовых точек крепления в местах, где нет возможности нарезать резьбу стандартным способом. Позволяет устанавливать небольшие агрегаты на несущие поверхности из металла. Метиз обладает внутренней резьбой, что упрощает процесс монтажа.

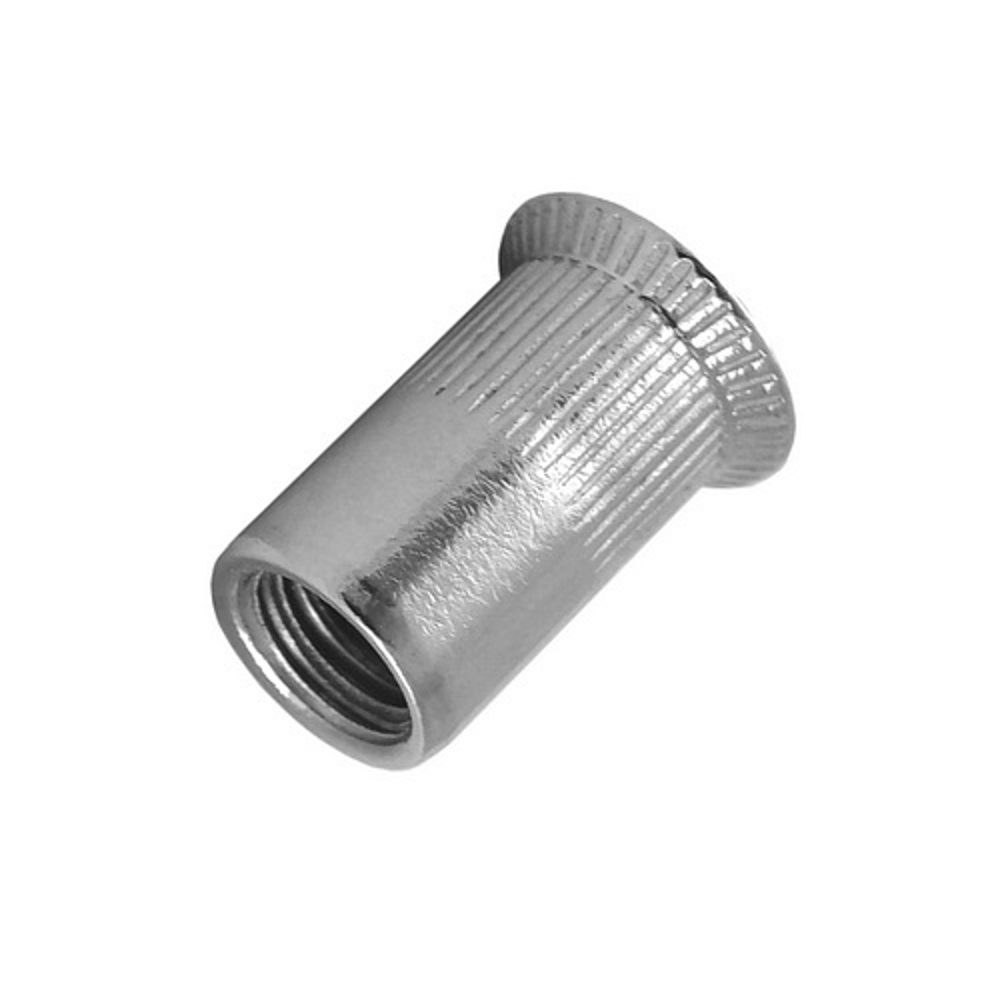

Заклепка резьбовая производится из нержавеющей стали А2. Данный материал характеризуется стойкостью к коррозии, механическому воздействию, перепадам температур. Aрт.1025 конструкция крепежа представляет собой пустотелую цилиндрическую втулку с конусным бортиком потайной формы. Внутри крепежа выполнено сквозное отверстие с резьбой. На поверхность буртика и половину образующей цилиндра нанесена накатка в виде продольных насечек. Такие риски способствуют прочному удержанию заклепки внутри скважины и одновременно предотвращают проворачивание крепежа при завинчивании винта в резьбу.
Лёгкость и скорость монтажа.
Большой срок службы.
Бортик практически незаметен, что делает соединение потайным.
Универсальность.
Возможность установки, имея доступ к узлу с одной стороны.
Такой крепеж применяют при монтаже стойки под межкомнатную перегородку, изготовлении стерилизационных боксов для медицинских инструментов и других задач. Рассматриваемое изделие способно эффективно заменить приваренную гайку, упрощает сборочные процессы и получение резьбовых соединений в тонколистовом металле.

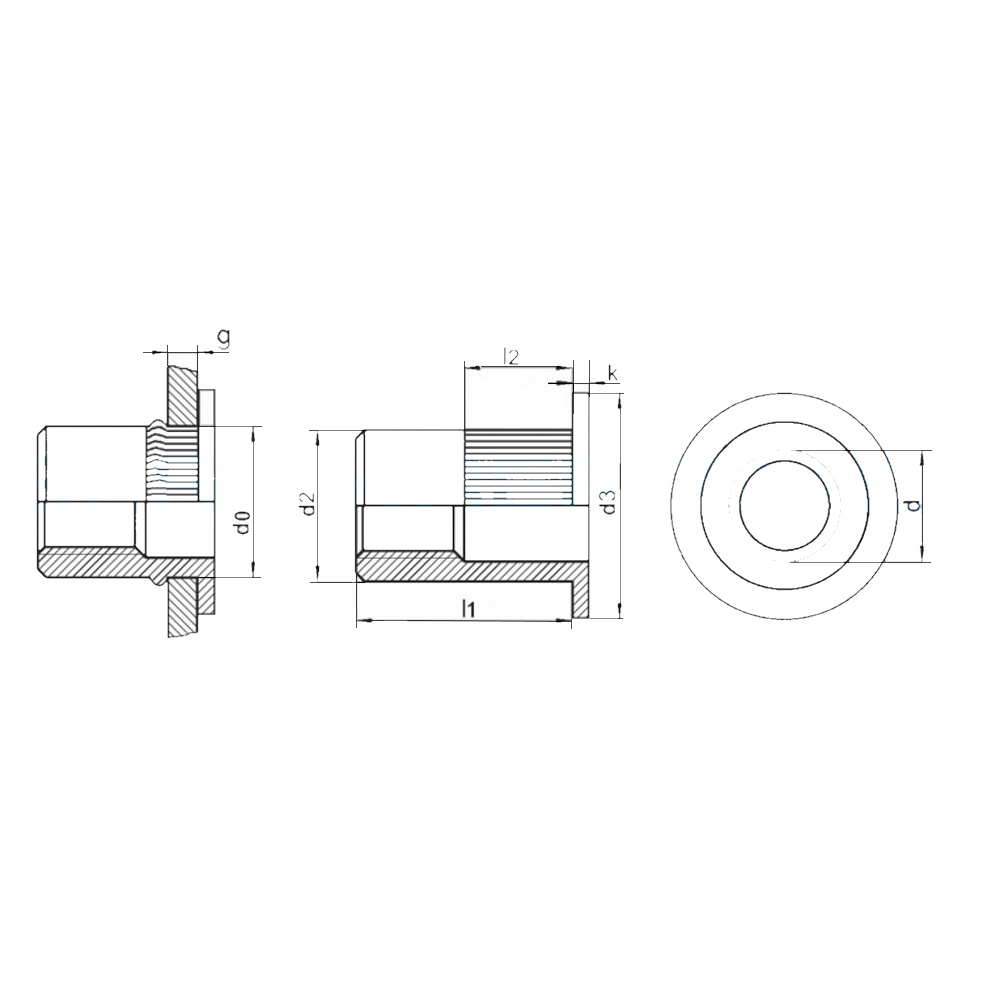

ТАБЛИЦА РАЗМЕРОВ:
| d | l1 | d2 | d3 | l2 | k | g | d0 | Nсрез | Nрастяж |
| 3 | 10 | 4,9 | 7 | 4,7 | 0,9 | 0,3-2,0 | 5,1 | 1760 | 5390 |
| 4 | 11,5 | 5,9 | 9 | 7,5 | 1 | 2,1-4,0 | 6,1 | 3920 | 6860 |
| 5 | 12 | 6,9 | 10 | 6 | 1 | 0,3-2,0 | 7,1 | 4510 | 11760 |
| 15 | 6,9 | 10 | 8 | 1 | 2,1-4,0 | 7,1 | 4510 | 11760 | |
| 6 | 14,5 | 8,9 | 13 | 8 | 1,5 | 0,5-3,0 | 9,1 | 4900 | 18630 |
| 16 | 8,9 | 13 | 10 | 1,5 | 3,1-5,0 | 9,1 | 4600 | 18630 | |
| 8 | 16 | 10,9 | 16 | 8,5 | 1,5 | 0,5-3,0 | 11,1 | 6860 | 27450 |
| 18,5 | 10,9 | 16 | 11 | 1,5 | 3,1-5,5 | 11,1 | 6860 | 27450 |
