Наружные DIN 471

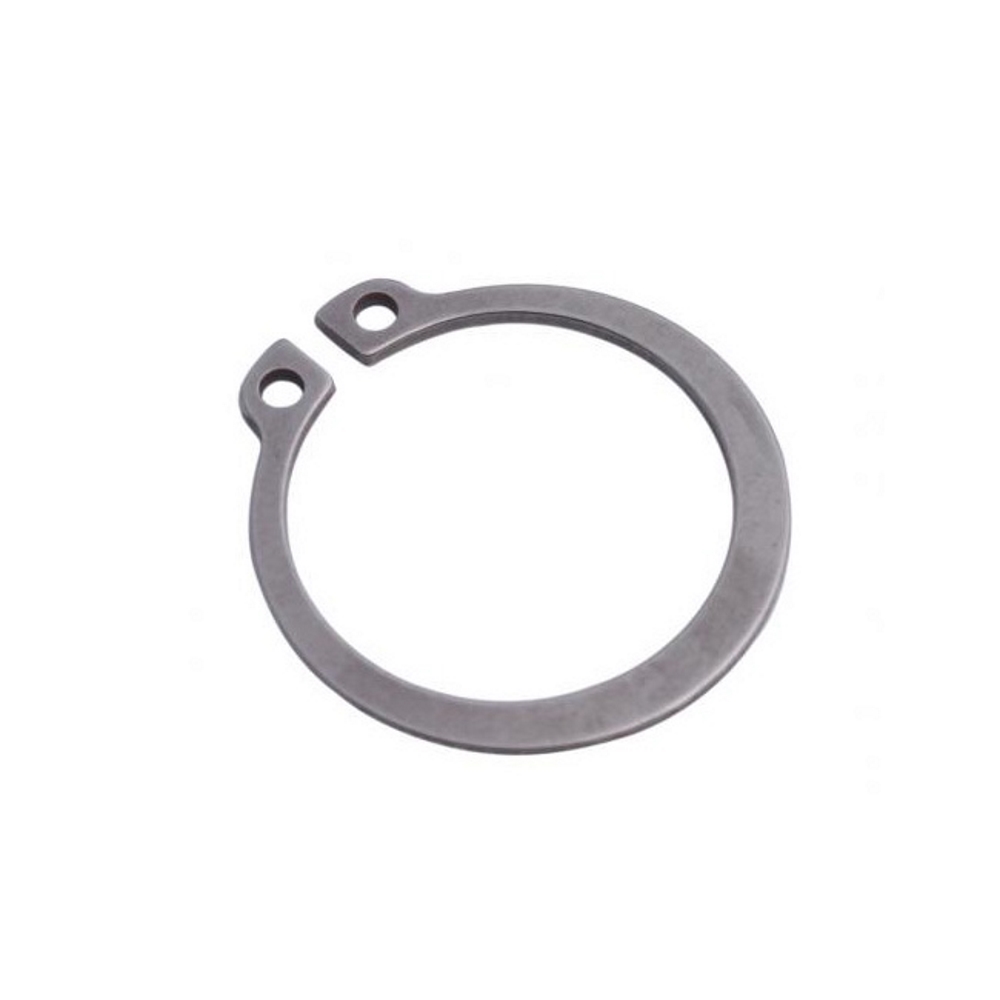

Din 4711.4122 - это стандарт исполнения стопорных пружинных колец для валов, соответствующий ГОСТ 13942.
Эксцентрические приспособления предотвращают смещение элементов сборных конструкций относительно друг друга.
Наружное кольцо Din 4711.4122 изготавливается из антикоррозионной стали.
Диаметр кольца выбирается меньшим, чем диаметра вала.
Важны также следующие параметры стопорных колец:•толщина
•ширина
•диаметр канавки
Демонтаж стопорных элементов осуществляется при помощи специального приспособления (съемника).

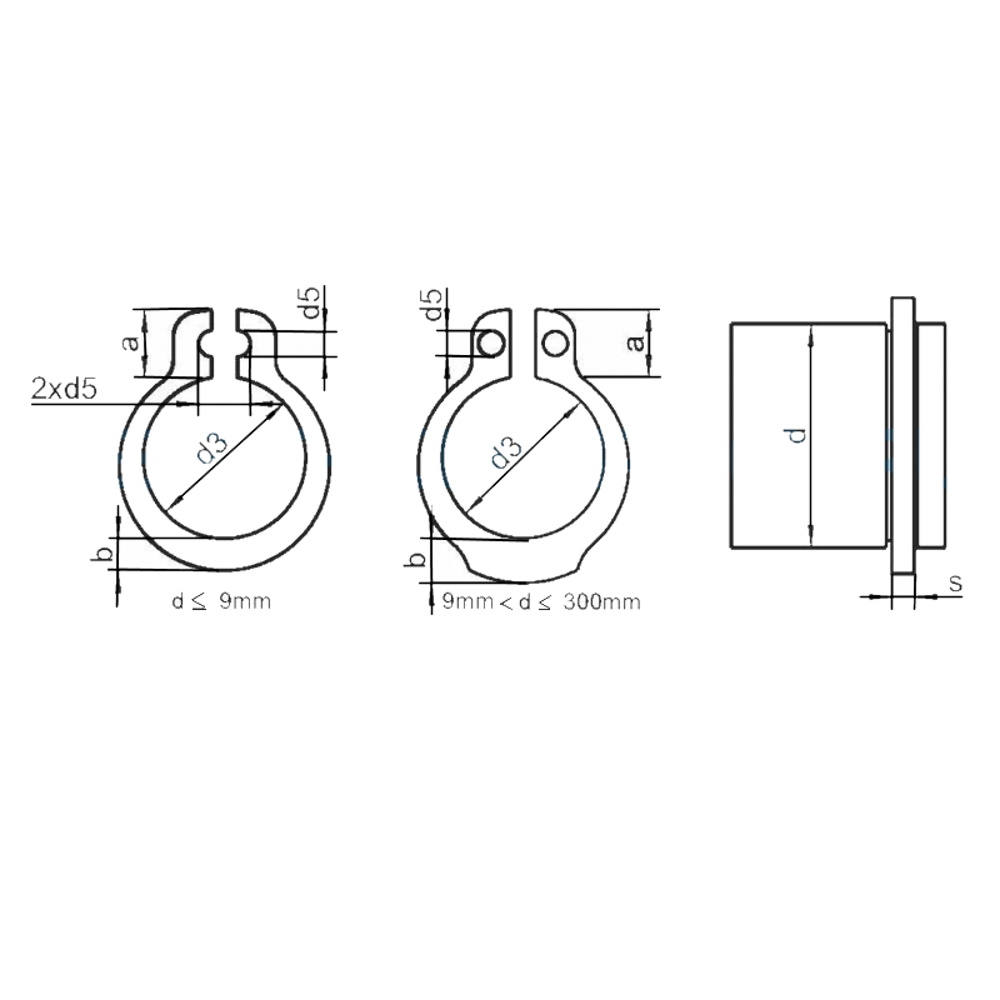

ТАБЛИЦА РАЗМЕРОВ
| d | s | d3 | d5 min | a max | b~ |
| 10 | 1 | 9,3 | 1,5 | 3,3 | 1,8 |
| 11 | 1 | 10,2 | 1,5 | 3,3 | 1,8 |
| 13 | 1 | 11,9 | 1,7 | 3,4 | 2 |
| 14 | 1 | 12,9 | 1,7 | 3,5 | 2,1 |
| 18 | 1,2 | 16,5 | 2 | 3,9 | 2,4 |
| 20 | 1,2 | 18,5 | 2 | 4 | 2,6 |
