Установочный Din914

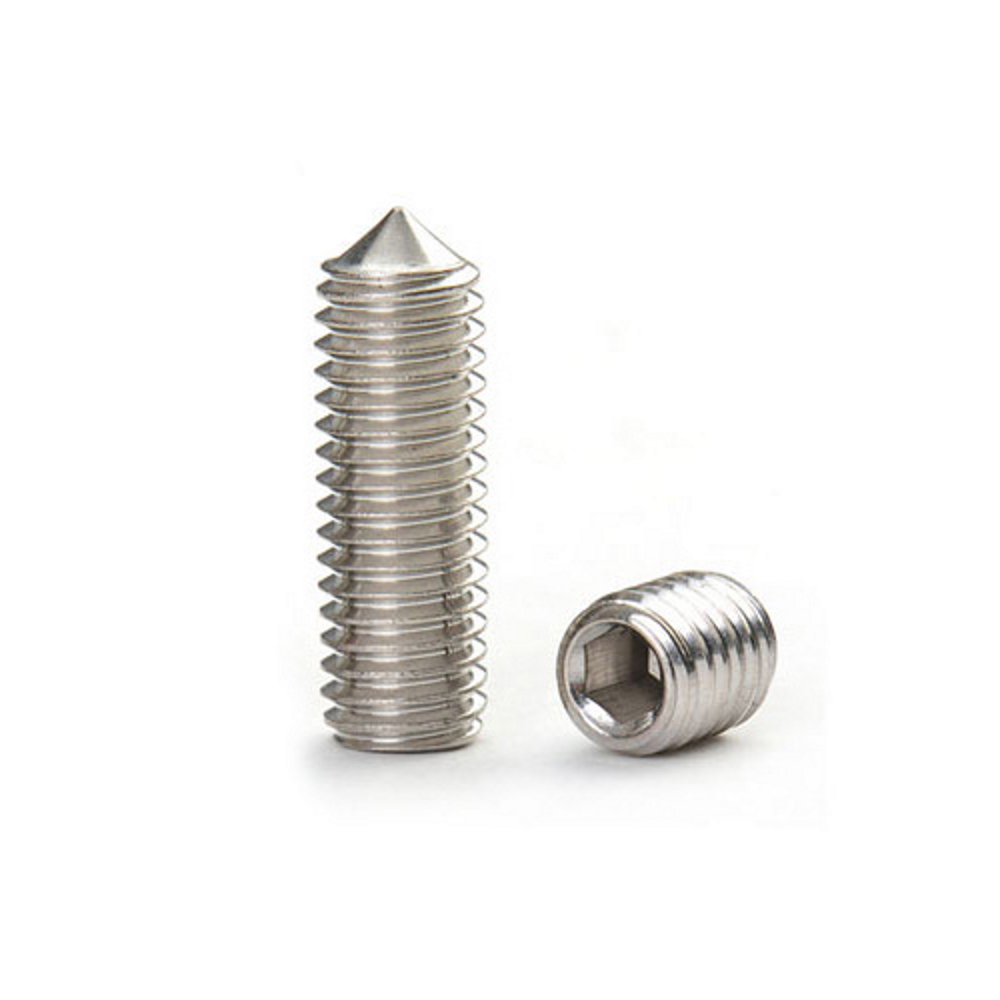

Винты установочные с внутренним шестигранником Din 914 с острым концом используются, если необходимо обеспечить крепление рабочих деталей.
Дополнительная надежная фиксация взаимного расположения достигается, если на внутренних поверхностях деталей сделаны выступы и соответствующие им углубления. Так же в одном из фиксируемых элементов должно быть выбрано специальное отверстие под острый конец винта. Основная особенность установочного винта отсутствующая головка. Это позволяет полностью вкручивать крепеж в деталь. Шлиц сделан непосредственно в торце самого изделия.

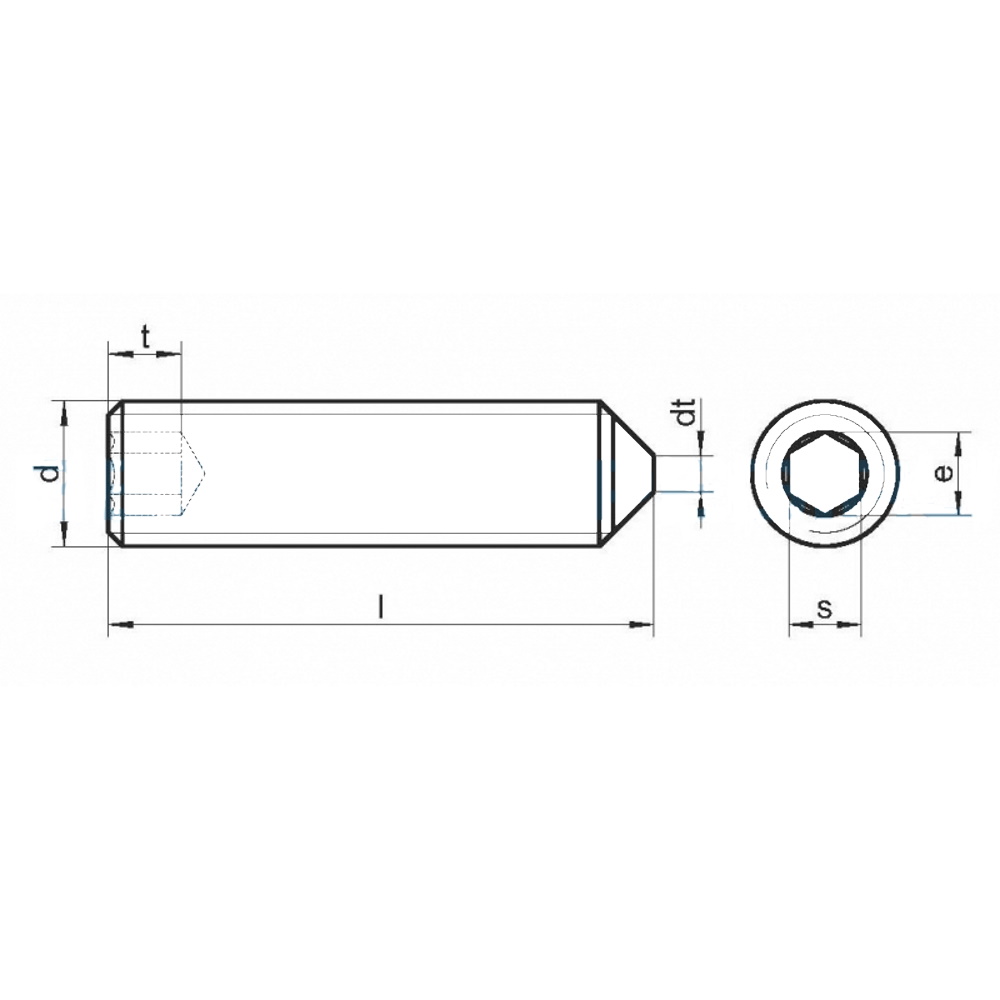

| d | 3 | 4 | 5 | 6 | 8 | 10 |
| dt | * | * | * | 1,5 | 2 | 2,5 |
| t | 1,2..2 | 1,5..2,5 | 2..3 | 2..3,5 | 3..5 | 4..6 |
| e | 1,7 | 2,3 | 2,9 | 3,4 | 4,6 | 5,7 |
| s | 1,5 | 2 | 2,5 | 3 | 4 | 5 |
| Диаметр (d) | Длина (l) | Материал | В упаковке | Цена | |
|---|---|---|---|---|---|
| 3 | 10 | А2 | 5 | 98 руб. | Купить |
| 3 | 12 | А2 | 5 | 98 руб. | Купить |
| 3 | 16 | А2 | 5 | 98 руб. | Купить |
| 3 | 20 | А2 | 5 | 98 руб. | Купить |
| 3 | 25 | А2 | 5 | 136 руб. | Купить |
| 3 | 30 | А2 | 5 | 160 руб. | Купить |
| 3 | 4 | А2 | 10 | 98 руб. | Купить |
| 3 | 6 | А2 | 10 | 98 руб. | Купить |
| 3 | 8 | А2 | 10 | 98 руб. | Купить |
| 4 | 10 | А2 | 8 | 98 руб. | Купить |
| 4 | 16 | А2 | 10 | 98 руб. | Купить |
| 4 | 20 | А2 | 5 | 98 руб. | Купить |
| 4 | 25 | А2 | 10 | 136 руб. | Купить |
| 4 | 30 | А2 | 2 | 50 руб. | Купить |
| 4 | 4 | А2 | 10 | 98 руб. | Купить |
| 4 | 5 | А2 | 10 | 98 руб. | Купить |
| 4 | 6 | А2 | 10 | 98 руб. | Купить |
| 4 | 8 | А2 | 10 | 98 руб. | Купить |
| 5 | 10 | А2 | 8 | 98 руб. | Купить |
| 5 | 12 | А2 | 5 | 50 руб. | Купить |
| 5 | 16 | А2 | 10 | 98 руб. | Купить |
| 5 | 18 | А2 | 10 | 98 руб. | Купить |
| 5 | 20 | А2 | 2 | 50 руб. | Купить |
| 5 | 25 | А2 | 2 | 50 руб. | Купить |
| 5 | 30 | А2 | 2 | 50 руб. | Купить |
| 5 | 5 | А2 | 10 | 98 руб. | Купить |
| 5 | 50 | А2 | 2 | 98 руб. | Купить |
| 5 | 6 | А2 | 10 | 98 руб. | Купить |
| 5 | 8 | А2 | 10 | 98 руб. | Купить |
| 6 | 10 | А2 | 10 | 136 руб. | Купить |
| 6 | 12 | А2 | 10 | 136 руб. | Купить |
| 6 | 16 | А2 | 12 | 160 руб. | Купить |
| 6 | 20 | А2 | 10 | 136 руб. | Купить |
| 6 | 22 | А2 | 2 | 50 руб. | Купить |
| 6 | 25 | А2 | 10 | 160 руб. | Купить |
| 6 | 30 | А2 | 4 | 160 руб. | Купить |
| 6 | 5 | А2 | 10 | 136 руб. | Купить |
| 6 | 50 | А2 | 4 | 160 руб. | Купить |
| 6 | 6 | А2 | 12 | 136 руб. | Купить |
| 6 | 8 | А2 | 10 | 136 руб. | Купить |
| 8 | 10 | А2 | 10 | 98 руб. | Купить |
| 8 | 12 | А2 | 2 | 50 руб. | Купить |
| 8 | 20 | А2 | 8 | 136 руб. | Купить |
| 8 | 30 | А2 | 4 | 136 руб. | Купить |
| 8 | 40 | А2 | 4 | 160 руб. | Купить |
| 8 | 6 | А2 | 4 | 98 руб. | Купить |
| 8 | 8 | А2 | 4 | 98 руб. | Купить |
| 10 | 10 | А2 | 4 | 136 руб. | Купить |
| 10 | 12 | А2 | 2 | 98 руб. | Купить |
| 10 | 20 | А2 | 4 | 160 руб. | Купить |
| 10 | 30 | А2 | 2 | 136 руб. | Купить |
| 10 | 35 | А2 | 4 | 250 руб. | Купить |
| 10 | 50 | А2 | 4 | 190 руб. | Купить |
| 8 | 16 | А2 | 10 | 136 руб. | Купить |
