Уменьшенная Din433

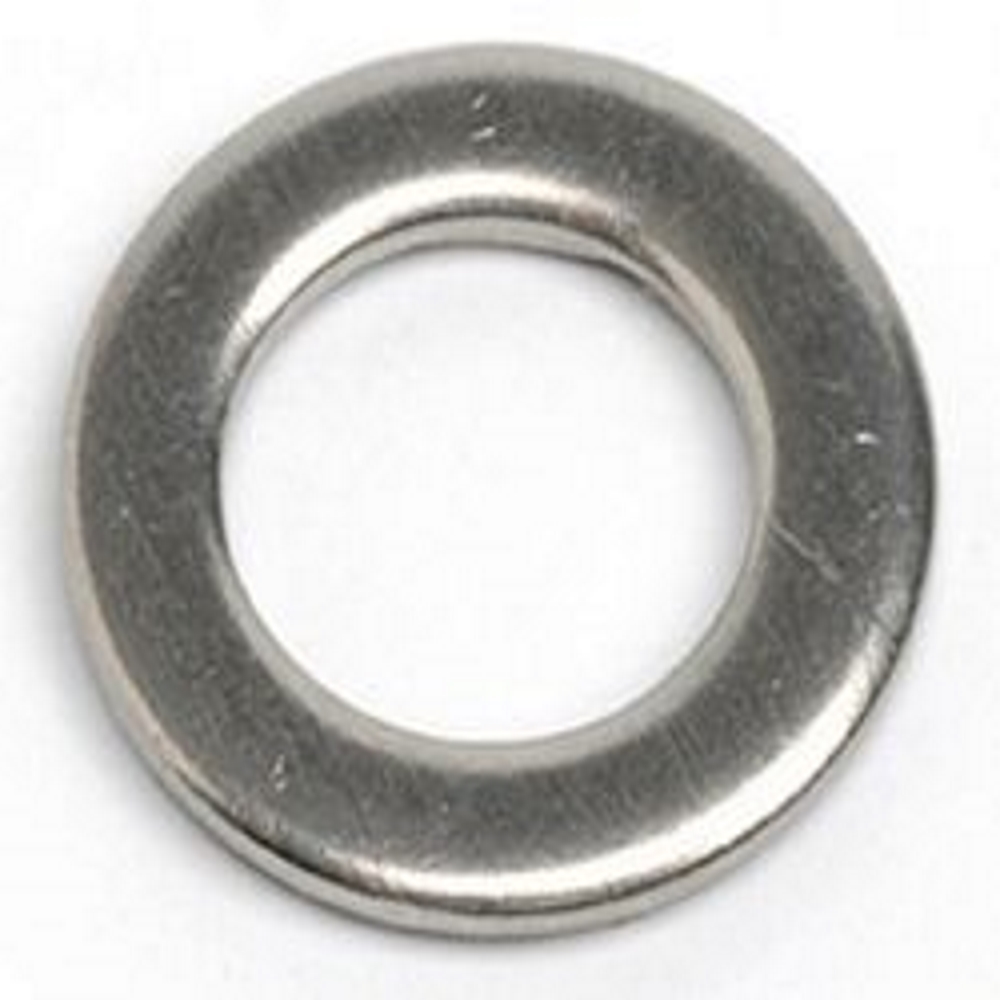

Уменьшенные плоские шайбы для винтов с цилиндрической головкой Din 433 - изделия применяют в качестве промежуточного элемента между нижней частью винта и поверхностью скрепляемой детали. Они увеличивают площадь поверхности соприкосновения крепежного изделия, особенно, если отверстие, через которое производится совмещение деталей слишком велико, снижают риск самопроизвольного откручивания, предотвращают повреждение поверхности скрепляемого элемента.

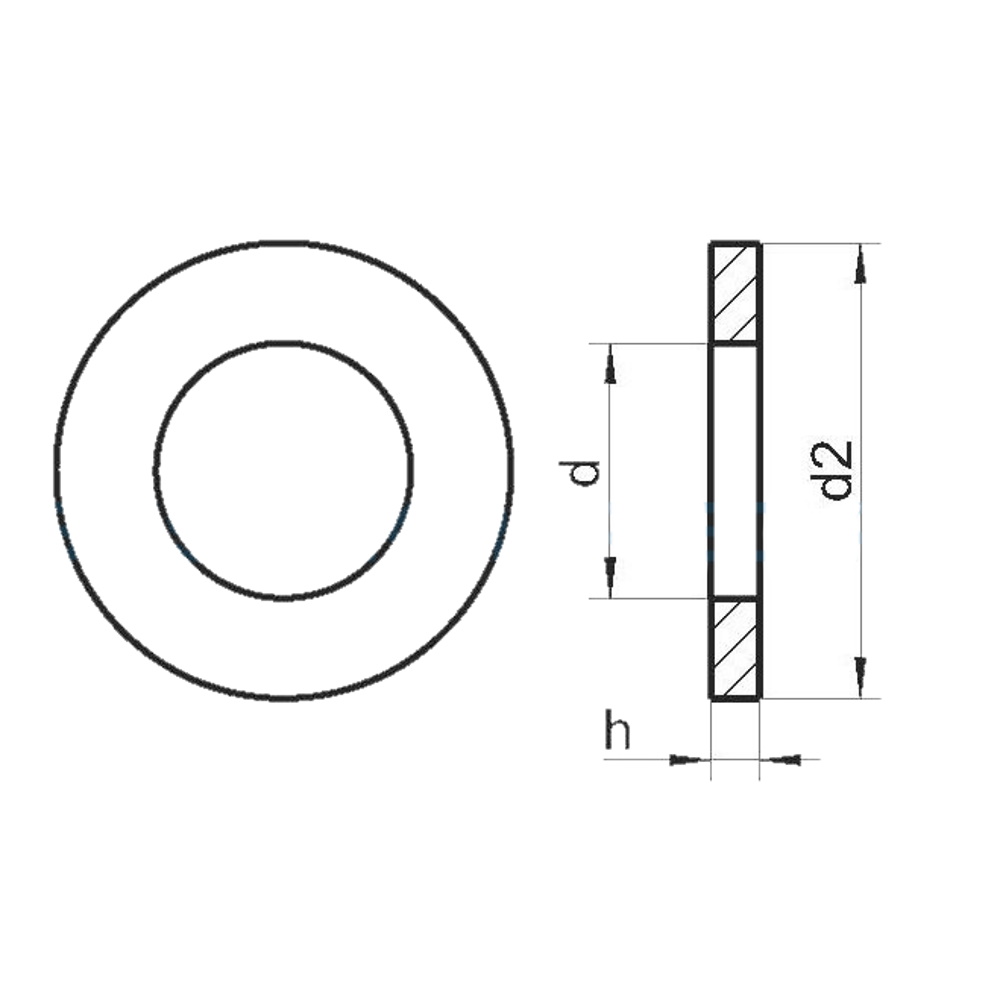

ТАБЛИЦА РАЗМЕРОВ

d	5,3	6,4	8,4	10,5	13	15	17	19
для резьбы	М5	М6	М8	М10	М12	М14	М16	М18
d2	9	11	15	18	20	24	28	30
h	1	1,6	1,6	1,6	2	2,5	2,5	2,5
