Барашек DIN315

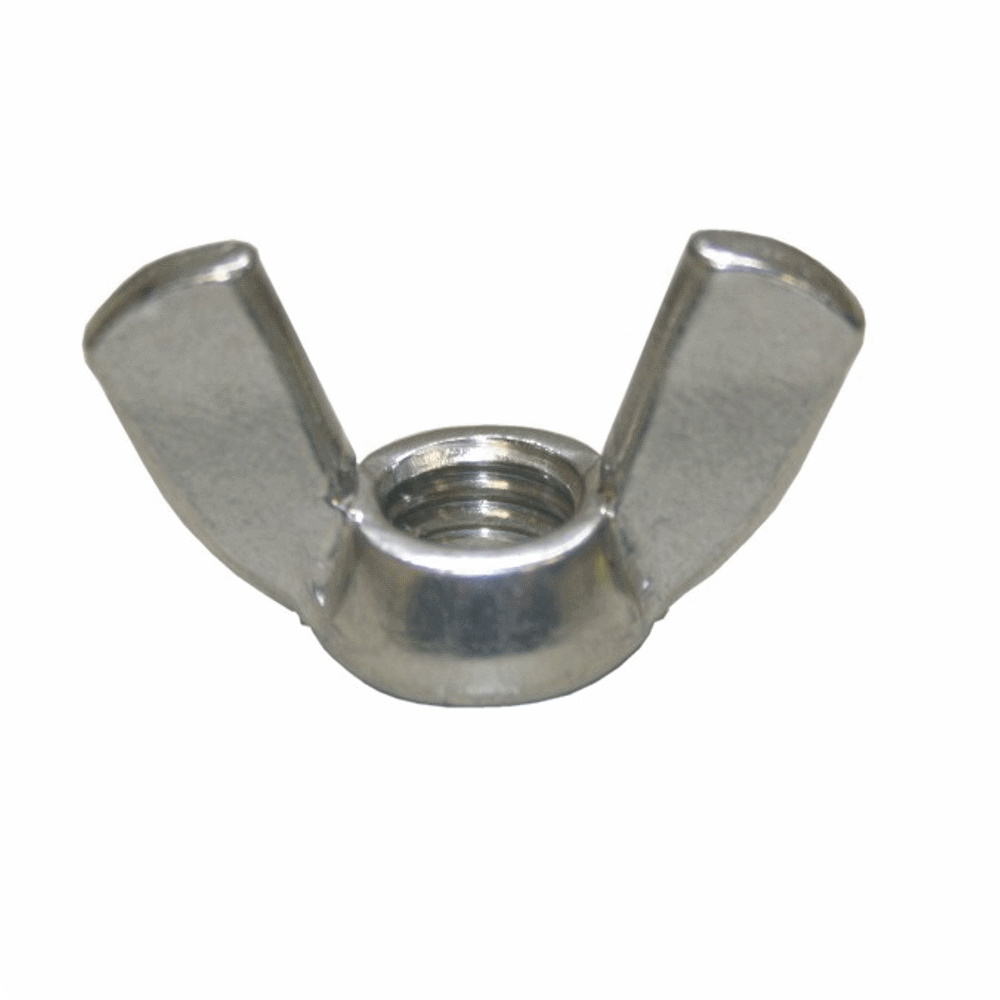

Гайки-барашки Din 315 из нержавеющей стали А2 применяют для крепления разборных соединений, которые вследствие особенностей эксплуатации должны подвергаться периодической ни частой разборке для обслуживания.
Крепеж имеет форму усеченного конуса. Опорная база гайки, диаметром от 6,8 до 29,3 мм, обеспечивает более плотное прилегание к прикрепляемому элементу и позволяет избежать повреждения поверхности мягких деталей. Лепестки с двух сторон корпуса имеют форму вытянутой трапеции. Высота их крайней точки над основанием от 8,8 до 31,2 мм при толщине лепестка от 1,2 до 7,2 мм.
При его выборе следует учитывать особенности эксплуатации и размещение крепежного узла, чтобы ограниченное пространство не блокировало свободное вращение гайки.

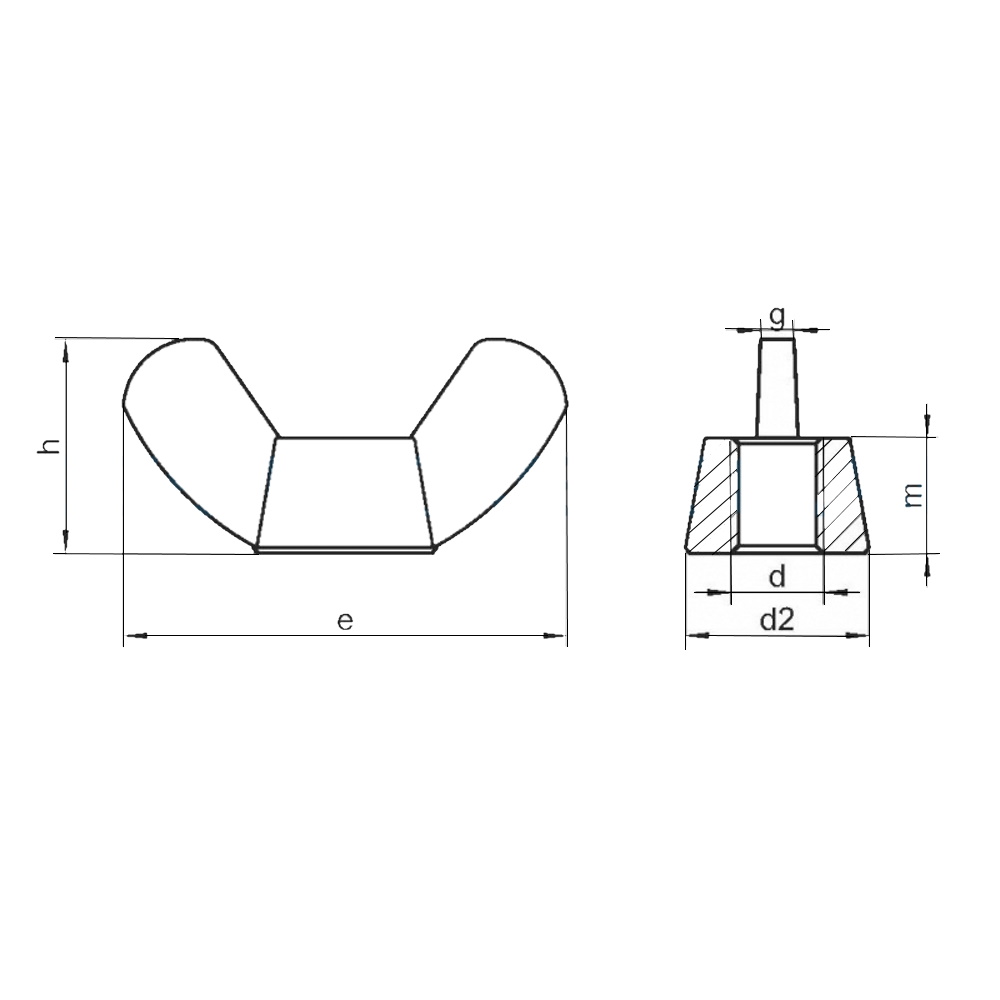

ТАБЛИЦА РАЗМЕРОВ
| d | 4 | 5 | 6 | 8 | 10 | 12 |
| m | 3 | 4 | 4,9 | 5,4 | 6,3 | 7,9 |
| h | 8,8 | 10,5 | 12,9 | 14,8 | 17,3 | 22,3 |
| e | 18,5 | 22 | 26,28 | 30,3 | 35,3 | 47,5 |
| d2 | 7,8 | 9,5 | 11,9 | 13,5 | 15,3 | 20,5 |
| g | 2 | 2,6 | 3 | 3,3 | 4 | 5 |
