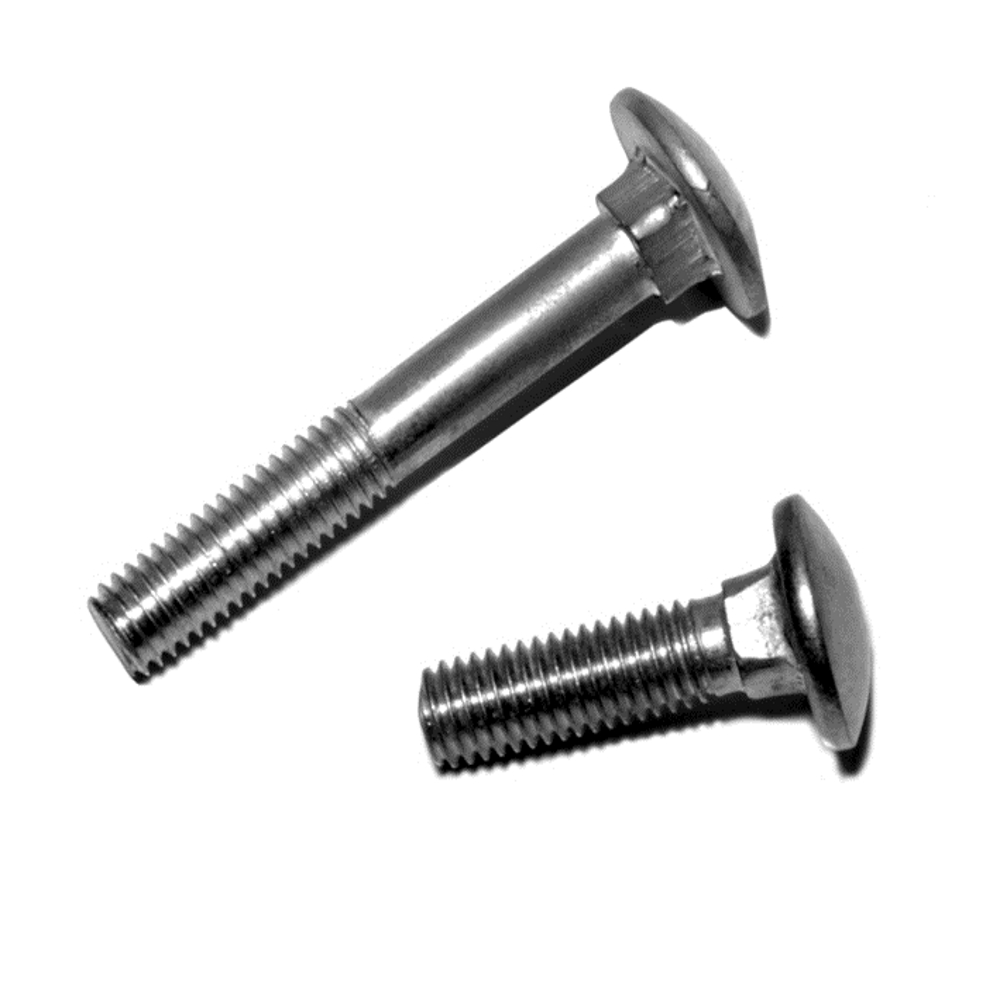

Болт Din 603 А2 является составной частью механического соединения, отличающегося простотой сборки и наличием антивандальной функции.
Основными составными частями являются грибовидная головка без шлицов (высотой от 2,7мм до 8,05мм и диаметром от 12,45 до 37,2мм), квадратный подголовник (высотой от 2,9 до 11,1мм и шириной от 4,52 до 15,3мм) и стержень с неполной метрической резьбой.
При закреплении деревянной конструкции металлический подголовник вдавливается в волокна дерева. Он не сможет проворачиваться в технологическом отверстии. Соединение собирается только со стороны завинчиваемой гайки.
Для крепления металлических поверхностей производится их штамповка с удалением в местах скреплений квадратных частей металла, ширина которых совпадает с шириной подголовника.

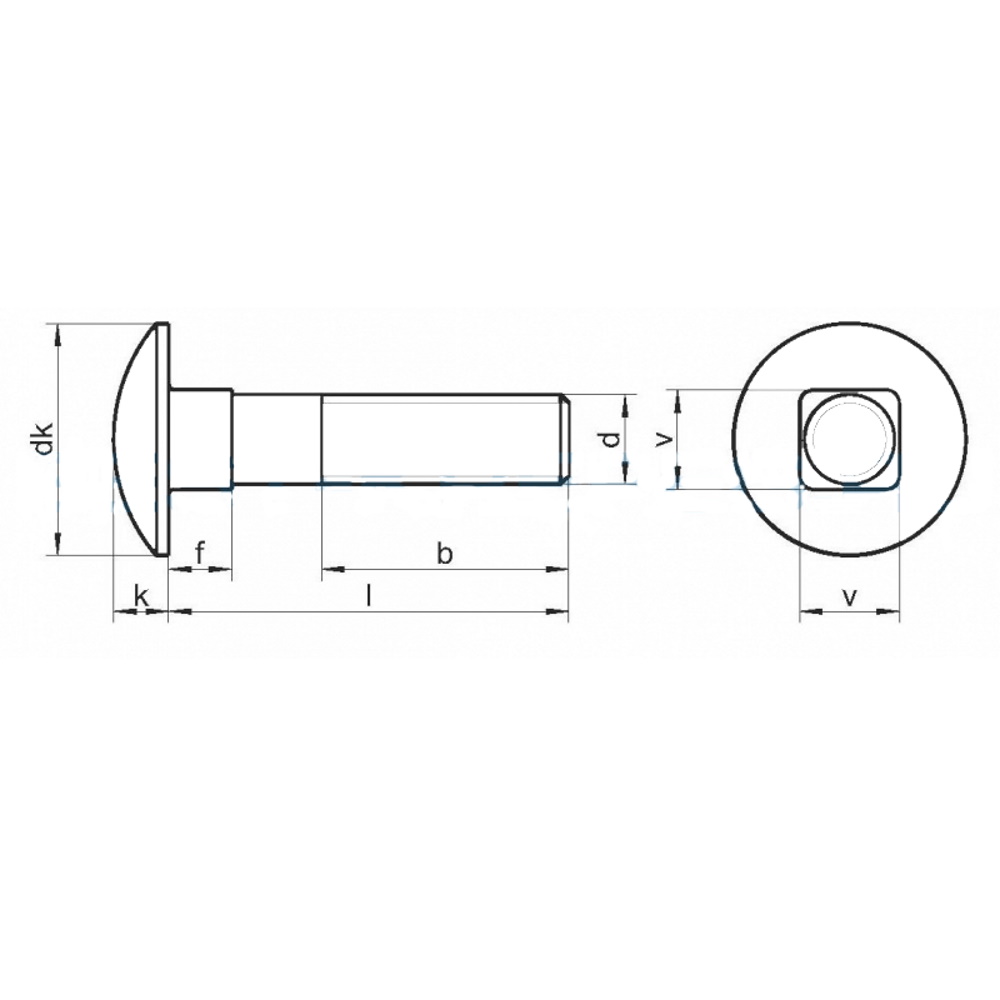

ТАБЛИЦА РАЗМЕРОВ
d
|
5
|
6
|
8
|
10
|
dk
|
13,55
|
16,55
|
20,65
|
24,65
|
f
|
4,1
|
4,6
|
5,6
|
6,6
|
k min
|
3,3
|
3,88
|
4,88
|
5,38
|
v min
|
5,48
|
6,48
|
8,58
|
10,58
|
b при l<125
|
16
|
18
|
22
|
26
|
b при l>125
|
22
|
24
|
28
|
32
|
